下圖是穩壓二極管的伏安特性曲線，你可以叫他U-I曲線，反應電壓和電流之間的關系。

　　
穩壓二極管的伏安特性曲線

　Y軸右側是正向曲線，左側是反向曲線，穩壓管的工作區域一般就是在左側，因為穩壓管工作原理就是PN結反向擊穿，正接時和一般二極管一樣，也有正向導通電壓。

　

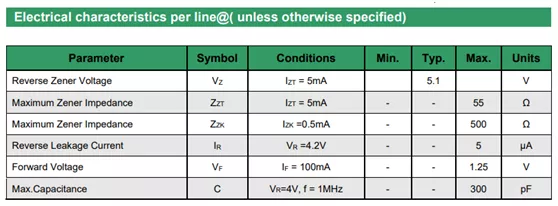

　下圖是某一穩壓管的SPEC截圖，可以一起來看一看這些參數。

　　某一5.1V穩壓管參數

　　Vz：穩壓值，高于Vz，電壓穩定在Vz，低于Vz，穩壓管不工作，電路處于開路狀態，這個參數也是最重要的。

　　Zzt和Zzk：動態電阻，單位電流變化引起的電壓的變化dv/dt。

　　這個值越小，代表穩壓管性能越好，意思就是電流變化很大時，電壓變化也很小(代表穩壓值恒定不變，要的就是這個效果)。

　　同一個穩壓管時，這個動態電阻也是隨著電流變化而變化的，電流變化大時，動態電阻小;電流變化小時，動態電阻大。

　　Zzt@Izt，Izt在5mA時，測試的Zzt最大50歐姆。Zzk@Izk，Izk在0.5mA時，測試的Zzk最大500歐姆。

　　Ir@Vr：反向漏電流，指在特定的反向電壓下測試得到的電流，從SPEC上看，Vr=4.2V時，Ir=5uA，這個電流很重要，穩壓管沒進穩壓狀態也就是沒工作時消耗的電流，Ir越小越好。

　　Vf@If：正向電壓，指在特定的正向電流下測試得到的正向電壓，一般正向電流不同，測試得到的正向電壓也不同，If=100mA時，Vf=1.25V。

　　Pd：耗散功率，流進穩壓管的功率不能超過這個值，否則會損壞穩壓管，公式Pd=I*Vz。

　　下面再來看一下二極管的動態電阻特性。
