肖特基二極管外形特征和應用說明

　　1.肖特基二極管外形特征

　　肖特基二極管分為引線式和貼片式兩種封裝形式。采用引線式封裝的肖特基二極管有單管式(兩根引腳)和對管式(雙二極管，3根引腳)兩種封裝形式，如圖13-1所示。單管中，標有色環的一端為負極。雙管中，型號正面對著自己時，從左向右依次是①、②、③腳。

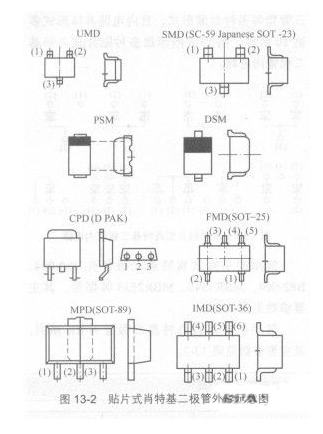

　　圖13-2是貼片式肖特基二極管外形示意圖，貼片式肖特基二極管有單管型、雙管型和三管型多種。

　　2.肖特基二極管應用說明

　　肖特基二極管是近年來發展起來的一種二極管。 L295 DIP 肖特基二極管廣泛應用于開關電源、變頻器、驅動器等電路，作高頻、低壓、大電流整流二極管，續流二極管，保護二極管使用，或在微波通信等電路中作整流二極管、小信號檢波二極管使用。
